C系列多级低速离心鼓风机

产品详情说明

·产品概述·

离心鼓风机是长沙鼓风机厂有限责任公司与西安交通大学合作并吸收国内外先进技术开发而成，包括多级低速离心鼓风机、单级低速离心鼓风机和单级高速离心鼓风机等产品，共3个基本系列、上百种派生机型。流量50～2000m³/min，升压10～150kPa。

● C系列多级低速离心鼓风机

流量50～1000m³/min，升压19.6～150kPa。单吸入、双支承、多级结构。该系列离心鼓风机可广泛应用于水处理曝气、电厂脱硫氧化、冶炼炉、洗煤厂、矿山浮选、化工造气、真空领域等；另外，通过结构的适当变化，亦可用于输送煤气、沼气等其它特殊气体。

派生机型

由上述基本系列产品，可以派生出下列多种用途离心鼓风机：

●污水处理鼓风机流量50～600m³/min升压49.0～98kPa

●脱硫氧化鼓风机流量60～800m³/min升压49.0～150kPa

●二氧化硫鼓风机流量200～2000m³/min升压26.4～53.9kPa

●造气炉鼓风机流量300～1500m³/min升压23.5～34.3kPa

●化铁炉鼓风机流量50～350m³/min升压9.8～29.4kPa

●冶炼高炉鼓风机流量100～1000m³/min升压49.0～150kPa

●煤气鼓风机流量100～1250m³/min升压19.6～53.9kPa

●浮选、洗煤鼓风机流量50～500m³/min升压19.6～68.6kPa

·产品选型·

型号说明

例如：

C300–1.7/1.0 表示在温度20℃，进口压力1.0kgf/cm²（98kPa）相对湿度50%的进气条件下，进口流量为300 m³/min，出口压力1.7kgf/cm²（升压68.6kPa）的多级离心鼓风机。

系列型谱图

由图表所示流量和压力可初步确定离心鼓风机的性能范围，然后综合其他技术条件和要求，由专业技术人员具体选型。

选型要素

● 技术条件

输送介质、进气状况、流量、升压（或排气压力），环境条件等。

● 选型计算

当介质为空气、进气状况及环境条件与规定吸入状态相符，则可根据流量、升压或排气压力在本样本中进行直接选取。

若介质、进气状况及环境条件与规定吸入状态不符（如温度或密度差异较大）应对选型参数进行核算和修正

（1）环境温度

鼓风机设计温度为20℃。对曝气鼓风机，进气温度每升高1℃，排气压力下降0.002kgf/cm².夏季温度为40℃时，排气压力大约下降0.04kgf/cm²。

（2）海拔高度

鼓风机进气压力（设计值）为1.0kgf/cm²。当海拔高度较大时，应根据当地大气压对鼓风机进气流量和排气压力进行修正，以保证其正常运行。

（3）标准流量与进气流量换算

如鼓风机在标准状态（0℃，1.033kgf/cm2）下的流量为QN，其实际进气状态（ts,Ps）下的流量为：

Qs=( ts+273)/273×1.033/ Ps×QN

ts: 进气温度，℃

Ps: 进气压力，kgf/cm²

（4）常用压力单位的换算

9.8kPa=0.1 kgf/cm²=1000mmH₂O=98mbar=0.0967atm=73.5mmHg

产品介绍·

C系列多级低速离心鼓风机

● 多级离心鼓风机特点

◎ 先进的空气动力学设计，叶轮工作效率高。

◎ 机壳采用水平剖分焊接结构，结构简单，重量轻。

◎ 性能曲线平坦，性能易于调节。

◎ 结构先进合理，易损件减少，操作、维护方便。

● 多级离心鼓风机典型数据表

型号	输送介质	进口工况			升压(kpa)	轴功率(kW)	电机功率（kW）
型号	输送介质	流量(m³/min)	压力(kgf/cm2)	温度(℃)	升压(kpa)	轴功率(kW)	电机功率（kW）
C50-1.2	空气	50	1.0	20	19.6	21	30
C50-1.3	空气	50	1.0	20	29.4	33.5	45
C50-1.4	空气	50	1.0	20	39.2	43.7	55
C50-1.5	空气	50	1.0	20	49.0	53.2	75
C50-1.6	空气	50	1.0	20	58.8	67.9	90
C60-1.2	空气	60	1.0	20	19.6	27.1	37
C60-1.3	空气	60	1.0	20	29.4	40.4	55
C60-1.4	空气	60	1.0	20	39.2	50.7	75
C60-1.5	空气	60	1.0	20	49.0	69.1	90
C60-1.6	空气	60	1.0	20	58.8	79.1	110
C80-1.2	空气	80	1.0	20	19.6	35.2	45
C80-1.3	空气	80	1.0	20	29.4	53.3	75
C80-1.4	空气	80	1.0	20	39.2	70.7	90
C80-1.5	空气	80	1.0	20	49.0	89.5	110
C80-1.6	空气	80	1.0	20	58.8	104	132
C80-1.7	空气	80	1.0	20	68.6	120	160
C100-1.2	空气	100	1.0	20	19.6	45.7	55
C100-1.3	空气	100	1.0	20	29.4	68.0	90
C100-1.4	空气	100	1.0	20	39.2	90.0	110
C100-1.5	空气	100	1.0	20	49.0	111	132
C100-1.6	空气	100	1.0	20	58.8	131	160
C100-1.7	空气	100	1.0	20	68.6	153	185
C125-1.2	空气	125	1.0	20	19.6	57	75
C125-1.3	空气	125	1.0	20	29.4	85.0	110
C125-1.4	空气	125	1.0	20	39.2	111	132
C125-1.5	空气	125	1.0	20	49.0	137	160
C125-1.6	空气	125	1.0	20	58.8	163	185
C125-1.7	空气	125	1.0	20	68.6	188	220
C150-1.2	空气	150	1.0	20	19.6	66.2	90
C150-1.3	空气	150	1.0	20	29.4	97.7	132
C150-1.4	空气	150	1.0	20	39.2	129	160
C150-1.5	空气	150	1.0	20	49.0	160	185
C150-1.6	空气	150	1.0	20	58.8	191	220
C150-1.7	空气	150	1.0	20	68.6	221.3	250
C150-1.8	空气	150	1.0	20	78.4	249.1	315
C200-1.2	空气	200	1.0	20	19.6	87.6	110
C200-1.3	空气	200	1.0	20	29.4	129.3	160
C200-1.4	空气	200	1.0	20	39.2	171	200
C200-1.5	空气	200	1.0	20	49.0	212	250
C200-1.6	空气	200	1.0	20	58.8	241	280
C200-1.7	空气	200	1.0	20	68.6	279	355
C200-1.8	空气	200	1.0	20	78.4	327	400
C250-1.2	空气	250	1.0	20	19.6	109	132
C250-1.3	空气	250	1.0	20	29.4	161	185
C250-1.4	空气	250	1.0	20	39.2	212	250
C250-1.5	空气	250	1.0	20	49.0	263	315
C250-1.6	空气	250	1.0	20	58.8	312	355
C250-1.7	空气	250	1.0	20	68.6	360	450
C250-1.8	空气	250	1.0	20	78.4	406	500
C300-1.3	空气	300	1.0	20	29.4	191	220
C300-1.4	空气	300	1.0	20	39.2	251	315
C300-1.5	空气	300	1.0	20	49.0	311	400
C300-1.6	空气	300	1.0	20	58.8	369	450
C300-1.7	空气	300	1.0	20	68.6	426	500
C300-1.8	空气	300	1.0	20	78.4	480	560
C300-1.9	空气	300	1.0	20	88.2	532	630
C350-1.3	空气	350	1.0	20	29.4	150	185
C350-1.4	空气	350	1.0	20	39.2	221	250
C350-1.5	空气	350	1.0	20	49.0	291	355
C350-1.6	空气	350	1.0	20	58.8	361	450
C350-1.7	空气	350	1.0	20	68.6	428	500
C350-1.8	空气	350	1.0	20	78.4	552	630
C350-1.9	空气	350	1.0	20	88.2	611	710
C400-1.3	空气	400	1.0	20	29.4	249	315
C400-1.4	空气	400	1.0	20	39.2	328	400
C400-1.5	空气	400	1.0	20	49.0	404	500
C400-1.6	空气	400	1.0	20	58.8	482	560
C400-1.7	空气	400	1.0	20	68.6	557	630
C400-1.8	空气	400	1.0	20	78.4	626	710
C400-1.9	空气	400	1.0	20	88.2	694	800
C400-2	空气	400	1.0	20	98	775	900
C500-1.5	空气	500	1.0	20	49.0	505	630
C500-1.6	空气	500	1.0	20	58.8	603	710
C500-1.7	空气	500	1.0	20	68.6	701	800
C500-1.8	空气	500	1.0	20	78.4	789	900
C500-1.9	空气	500	1.0	20	88.2	874	1000
C500-2.0	空气	500	1.0	20	98	969	1120
C500-2.1	空气	500	1.0	20	107.8	1066	1250
C600-1.5	空气	600	1.0	20	49.0	606	710
C600-1.6	空气	600	1.0	20	58.8	723	900
C600-1.7	空气	600	1.0	20	68.6	841	1000
C600-1.8	空气	600	1.0	20	78.4	946	1120
C600-1.9	空气	600	1.0	20	88.2	1048	1250
C600-2.0	空气	600	1.0	20	98	1162	1400
C600-2.1	空气	600	1.0	20	107.8	1269	1400
C600-2.2	空气	600	1.0	20	117.6	1374	1600
C600-2.5	空气	600	1.0	20	147	1635	1800
C800-1.5	空气	800	1.0	20	49	805	900
C800-2.0	空气	800	1.0	20	98	1549	1800
C800-2.5	空气	800	1.0	20	147	2190	2500
C1000-1.5	空气	1000	1.0	20	49	1060	1250
C1000-2.0	空气	1000	1.0	20	98	1936	2240
C1000-2.5	空气	1000	1.0	20	147	2738	2500

● 多级离心鼓风机典型布置

多级离心鼓风机典型布置(滚动轴承)

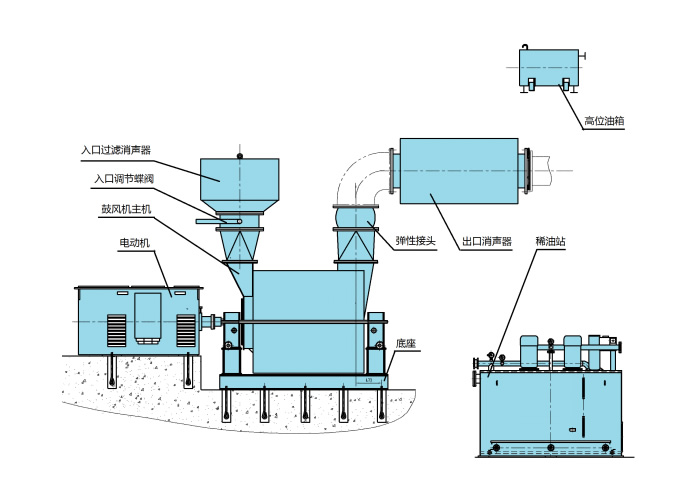

滑动轴承多级离心鼓风机典型布置

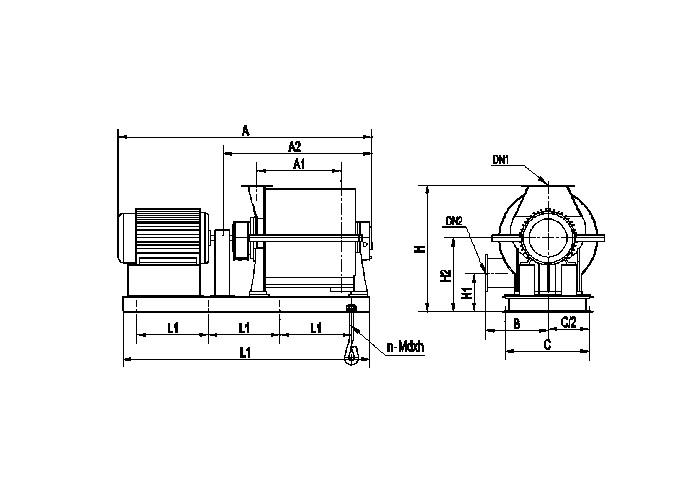

● 多级离心鼓风机外形尺寸

部分C系列多级低速离心鼓风机（滚动轴承）外形及安装尺寸表

（仅供参考，施工以合同设计图为准）

风机型号	A	A1	A2	B	C	H2	H1	H	L	L1	DN1	DN2	n-Mdxh
C60-1.4	2670	950	1590	700	880	885	460	1635	2300	650	250	250	8-M24x500
C60-1.5	2780	1050	1680	700	880	885	460	1635	2400	700	250	250	8-M24x500
C80-1.5	2980	1050	1600	700	880	885	460	1635	2600	750	300	250	8-M24x500
C80-1.7	3110	1415	1800	700	880	885	460	1635	3000	900	300	250	8-M24x500
C100-1.2	2440	710	1510	800	1150	980	400	1635	2000	600	350	300	8-M24x500
C100-1.3	2740	890	1690	800	1150	980	400	1635	2300	650	350	300	8-M24x500
C100-1.4	3110	1070	1870	800	1150	980	400	1635	2400	700	350	300	8-M24x500
C100-1.5	3180	1070	1870	800	1150	980	400	1635	2500	700	350	300	8-M24x500
C100-1.6	3360	1250	2050	800	1150	980	400	1635	3000	900	350	300	8-M24x630
C100-1.7	3540	1430	2230	800	1150	980	400	1635	3000	900	350	300	8-M24x630
C125-1.2	2510	710	1510	800	1150	980	400	1635	2100	600	350	300	8-M24x500
C125-1.3	2930	890	1690	800	1150	980	400	1635	2500	700	350	300	8-M24x500
C125-1.4	3180	1070	1870	800	1150	980	400	1635	2800	800	350	300	8-M24x500
C125-1.5	3180	1070	1870	800	1150	980	400	1635	2800	800	350	300	8-M24x500
C125-1.6	3360	1250	2050	800	1150	980	400	1635	3000	900	350	300	8-M24x630
C125-1.7	3770	1430	2230	800	1150	980	400	1635	3150	900	350	300	8-M24x630
C150-1.2	2450	600	1400	800	1150	980	495	1830	2300	650	400	350	8-M24x630
C150-1.3	2910	800	1600	800	1150	980	495	1830	2500	700	400	350	8-M24x630
C150-1.4	3110	1000	1800	800	1150	980	495	1830	2750	800	400	350	8-M30x800
C150-1.5	3310	1200	2000	800	1150	980	495	1830	2950	900	400	350	8-M30x800
C150-1.6	3540	1200	2000	800	1150	980	495	1830	2950	900	400	350	8-M30x800
C150-1.7	3760	1400	2200	800	1150	980	495	1830	3150	900	400	350	8-M30x800
C150-1.8	3940	1600	2400	800	1150	980	495	1830	3350	1000	400	350	8-M30x800
C200-1.2	2740	660	1500	800	1200	980	495	1830	2400	700	400	400	8-M24x630
C200-1.3	3010	860	1700	800	1200	980	495	1830	2700	800	400	400	8-M24x630
C200-1.4	3210	1060	1900	800	1200	980	495	1830	2900	850	400	400	8-M24x630
C200-1.5	3640	1250	2100	800	1200	980	495	1830	3200	900	400	400	8-M30x800
C200-1.6	3840	1450	2300	800	1200	980	495	1830	3400	950	400	400	8-M30x800
C200-1.7	4450	1450	2300	800	1200	980	495	1830	3800	850	400	400	10-M30x800
C200-1.8	4660	1660	2510	800	1200	980	495	1830	4000	900	400	400	10-M30x800
C250-1.2	2740	600	1430	800	1250	1050	620	1900	3400	950	500	450	8-M30x800
C250-1.3	2945	790	1635	800	1250	1050	620	1900	3450	950	500	450	8-M30x800
C250-1.4	3075	790	1635	800	1250	1050	620	1900	3650	850	500	450	10-M30x800
C250-1.5	3275	990	1835	800	1250	1050	620	1900	3900	850	500	450	10-M30x800
C250-1.6	4175	1140	2025	800	1250	1050	620	1900	4050	900	500	450	10-M30x800
C250-1.7	4215	1180	2065	800	1250	1050	620	1900	4050	900	500	450	10-M30x800
C250-1.8	4385	1350	2235	800	1250	1050	620	1900	4250	950	500	450	10-M30x800
C300-1.5	4155	990	1835	800	1250	1050	620	1900	3950	900	500	450	10-M30x800
C300-1.7	4385	1180	2065	800	1250	1050	620	1900	4050	900	500	450	10-M30x800

● 多级离心鼓风机供货范围

序号	标准供货		选配供货
序号	名称	数量	名称	数量
1	鼓风机本体	1台	进口过滤消声器	1件
2	润滑装置	1套	出口消声器	1件
3	电动机	1台	出口软接头	1件
4	入口调节阀	1件	出口电动蝶阀	1件
5	联轴器	1套	放空消声器	1件
6	联轴器防护罩	1件	放空电动蝶阀	1件
7	底座	1件	止回阀	1件
8	地脚螺栓、螺母、垫片	1套	一次仪表	1套
9	备品备件	1套	就地控制柜	1台

* 表中润滑装置，滚动轴承风机含主机中，滑动轴承风机配稀油站。
